Dijkversterking Gorinchem-Waardenburg: rekenkundige innovaties in alliantie

De uitdaging: van afgekeurde dijk naar toekomstbestendige waterkering

In 2017 lag er een forse opgave op tafel voor de dijkversterking Gorinchem-Waardenburg. De 23 kilometer lange dijk voldeed niet meer aan meerdere faalmechanismen: hoogte, macrostabiliteit, piping en bekleding. Tegelijkertijd veranderde de waterveiligheidsnorm ingrijpend: van een overschrijdingskans van 1:1.250 naar een overstromingskans van 1:10.000.

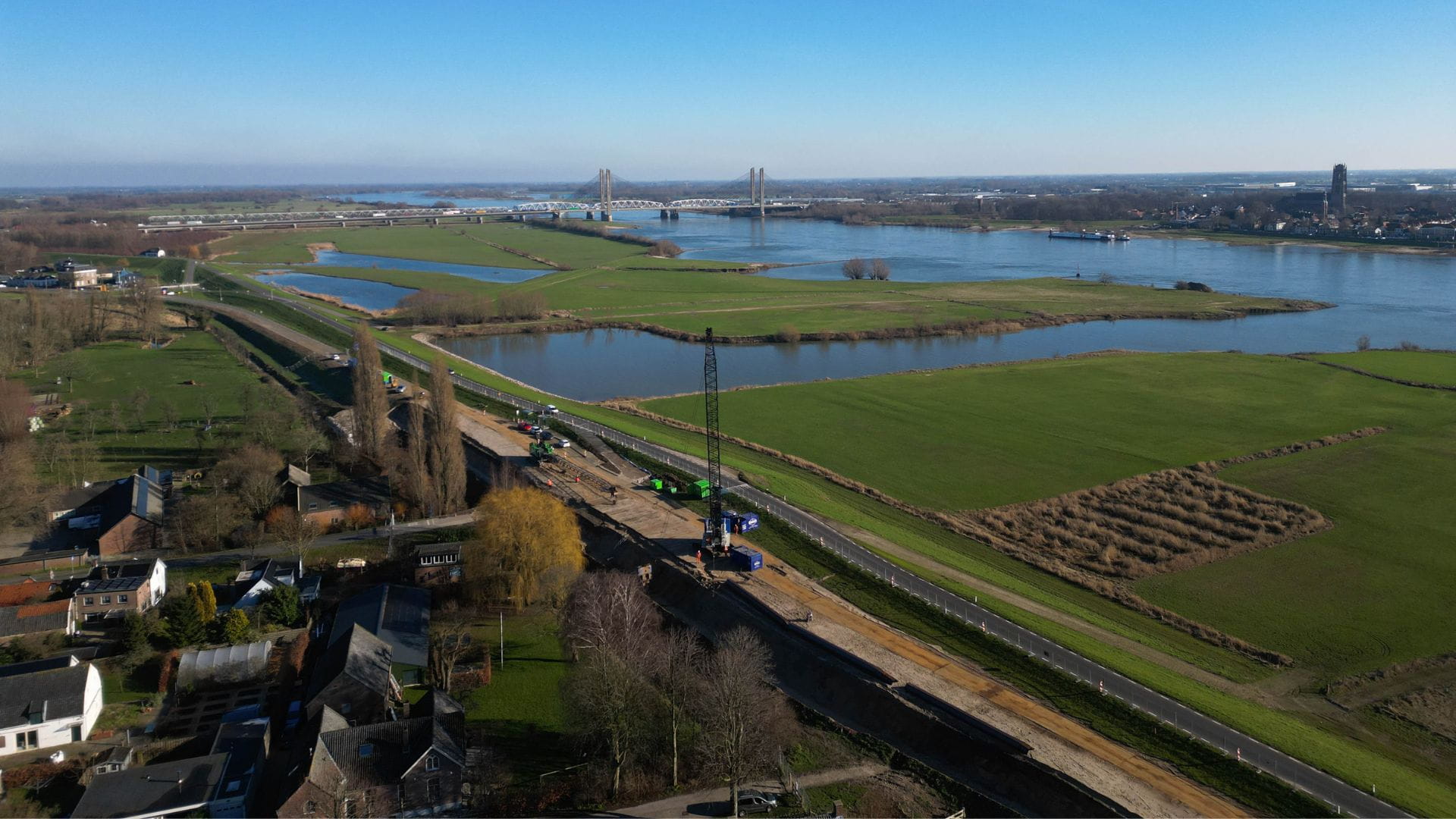

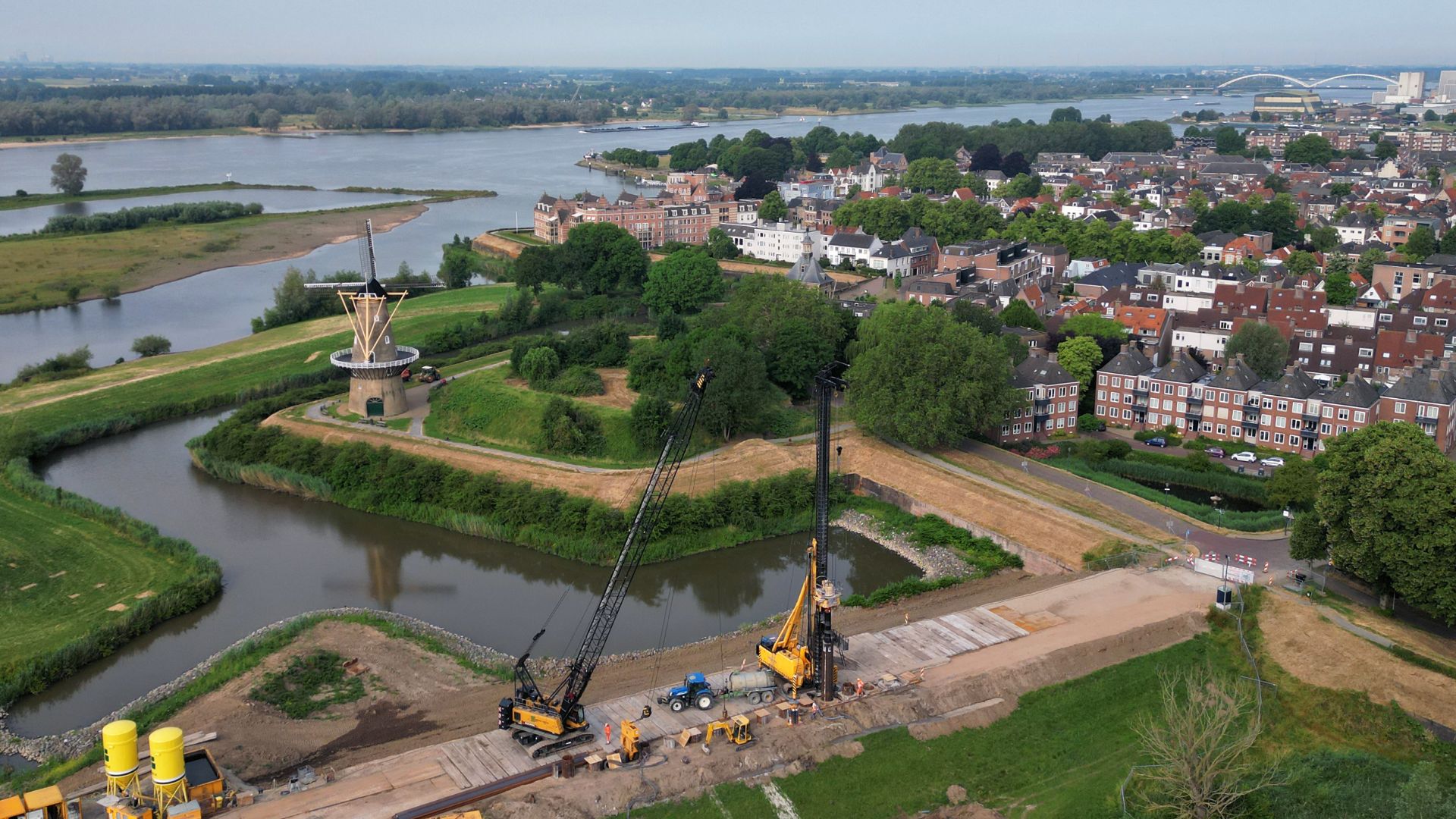

De locatie maakte het werk extra uitdagend. Het traject ligt precies op de overgang van boven- naar benedenrivierengebied. Rondom de Waal is in het verleden flink “gerommeld”, waardoor de ondergrond sterk heterogeen is: klei, veen en zandbanen wisselen elkaar in een grillig patroon af. Daar bovenop loopt de dijk door bebouwd gebied én over een deel van de Hollandse Waterlinie, dat deel uitmaakt van de UNESCO-werelderfgoedlijst.

Tegelijkertijd kwamen er nieuwe rekenregels voor onder andere macrostabiliteit en piping. Gorinchem-Waardenburg was een van de eerste projecten waarin die volledige set moest worden toegepast. Al deze factoren samen maakten het traject tot een prioritaire versterking binnen het Hoogwaterbeschermingsprogramma (HWBP).

De opgave was bovendien niet alleen technisch, maar ook ruimtelijk en maatschappelijk: versterk de dijk zó dat hij voldoet aan de nieuwste inzichten, rekening houdend met bestaande woningen, met respect voor landschap en erfgoed en binnen een financieel haalbaar kader.  De eerste ontwerpberekeningen lieten zien hoe groot die opgave daadwerkelijk was.

Om te voldoen aan de nieuwe normen waren er bermen berekend van wel 50 meter breed en forse kruinverhogingen. In dichtbebouwd gebied is dat praktisch onuitvoerbaar. Bovendien lag er een grote financiële uitdaging. De initiële raming van het voorkeursalternatief kwam ruim boven de beschikbare budgetten uit, terwijl Waterschap Rivierenland ook nog andere grote dijkversterkingen in de pijplijn had. De vraag drong zich op: kan dit niet slimmer?

De oplossing: rekenkundige innovatie en slim grondgebruik

De keuze voor een alliantie was een belangrijke schakel in de oplossing. In plaats van een traditioneel contract - waarin het ontwerp van het ingenieursbureau wordt overgedragen aan een aannemer – koos het Waterschap Rivierenland ervoor om één team verantwoordelijk te stellen voor verkenning, planuitwerking én realisatie. Ontwerp, kennisontwikkeling, uitvoering en risicobeheersing kwamen zo in één alliantie samen.

Binnen de zogeheten Graaf Reinaldalliantie werden de risico’s in de realisatiefase gezamenlijk gedragen. Tegenvallers konden direct aangepakt worden; als ergens een gat in het ontwerp zat of voortschrijdend inzicht om aanpassing vroeg, loste de alliantie dat zelf op. Dat zorgde voor een sterk gedeeld risicobeeld en een duidelijke prikkel om onzekerheden zo vroeg mogelijk weg te nemen.

Dat bleek bijvoorbeeld tijdens de uitvoering. Toen de staalprijzen door de oorlog in Oekraïne fors dreigden te stijgen, kon de alliantie razendsnel schakelen en op tijd de nodige damwandplanken inkopen. Zonder contractuele touwtrekkerij, maar met één gezamenlijk belang.

De alliantievorm maakte het ook mogelijk om rekenkundige innovaties direct te koppelen aan uitvoerbaarheid en kosten. Specialisten van waterschap, aannemers en Haskoning zaten in hetzelfde ontwerpteam, keken mee in elkaars berekeningen en stelden zichzelf steeds dezelfde vragen: kan dit veilig, past het in het gebied en is het maakbaar?

Een belangrijke sleutel lag in het écht begrijpen van het grondgedrag. In de nieuwe uitgangspunten van kennisinstituten was voor macrostabiliteit gerekend met een rek van 25%, waar eerder 5% gebruikelijk was. Deze rekenregels sloten aan op het werkelijke grondgedrag in de internationale praktijk, maar hiermee was in Nederland nog weinig ervaring.

Binnen het ontwerpteam was veel internationale kennis over deze rekenregels. Zo bleek uit analyses van het ontwerpteam dat de betreffende grondlagen hun maximale sterkte al bij 15% rek bereikten. Daarnaast lieten de berekeningen zien dat door zogenaamde “grondgeheugen”-effecten - de ondergrond wordt blijvend sterker als die ooit zwaarder is belast - minder grond nodig was dan vooraf gedacht. Deze herberekeningen werden zowel bij kennisinstituut Deltares als bij de TU Delft getoetst en onderkend.

Door op de nieuwe berekeningen te sturen en dit expliciet mee te nemen in het ontwerp kon het team aantonen dat de dijk veel slimmer en slanker kon worden vormgegeven. De enorme bermen van 50 meter werden teruggebracht naar ongeveer 15-20 meter, mét voldoende veiligheid. Daarmee werd het ontwerp ineens weer goed inpasbaar: minder ruimtebeslag, meer leefruimte voor bewoners en een betere aansluiting op het landschap.

Het resultaat: veiliger, slimmer en breder inzetbaar

Het resultaat van de dijkversterking Gorinchem-Waardenburg is meer dan alleen een veilige Waaldijk. De dijk voldoet nu aan de nieuwe norm van 1:10.000 overstromingskans en is daarmee toekomstbestendig volgens het actuele waterveiligheidsbeleid.

Door een reeks rekenkundige innovaties en slimme optimalisaties is het project ruim meer dan 100 miljoen euro goedkoper geworden dan de eerste raming. Waar het voorkeursalternatief aanvankelijk boven de 500 miljoen euro uitkwam, sluit het project nu rond de 400 miljoen euro. Een belangrijk onderdeel daarvan was het opnieuw beoordelen van grote constructies uit de jaren ’90. Die leken in eerste instantie afgekeurd te worden en vervangen te moeten worden, maar na aanvullend onderzoek bleek dat niet nodig; alleen dat beslismoment leverde al ongeveer 20 miljoen euro besparing op.

Ter compensatie van het ruimtebeslag van de verbrede dijken is in de uiterwaarden nieuwe natte natuur aangelegd. De grond die daarbij vrijkwam, is gebruikt voor de dijkversterking. Daarmee kreeg het project een duidelijke duurzaamheidsimpuls: er waren minder damwanden nodig, er kon gewerkt worden met gebiedseigen materiaal - wat minder transportbewegingen opleverde - én de leefomgeving ging erop vooruit, met meer ruimte voor woningen op en langs de dijk.

De gekozen aanpak en opgebouwde kennis blijven niet beperkt tot Gorinchem-Waardenburg. Binnen de discipline Waterveiligheid is veel kennis ontwikkeld die tot veel optimalisaties heeft geleid voor andere projecten van Waterschap Rivierenland, zoals Tiel-Waardenburg, Neder-Betuwe, Wolferen-Sprok en het Hoogwaterbeschermingsprogramma.

Minstens zo belangrijk zijn de lessen die uit dit project zijn getrokken voor toekomstige versterkingen: investeer vroeg in extra onderzoek als dat nodig is om onzekerheden weg te nemen - het betaalt zich later dubbel en dwars terug. Durf nieuwe rekenregels en aannames te bevragen en aan te scherpen, mits goed onderbouwd. En kies bij complexe trajecten voor een alliantie waarin kennis en risico’s echt gedeeld worden.
